热障涂层材料演进：从氧化钇稳定氧化锆到稀土锆酸盐

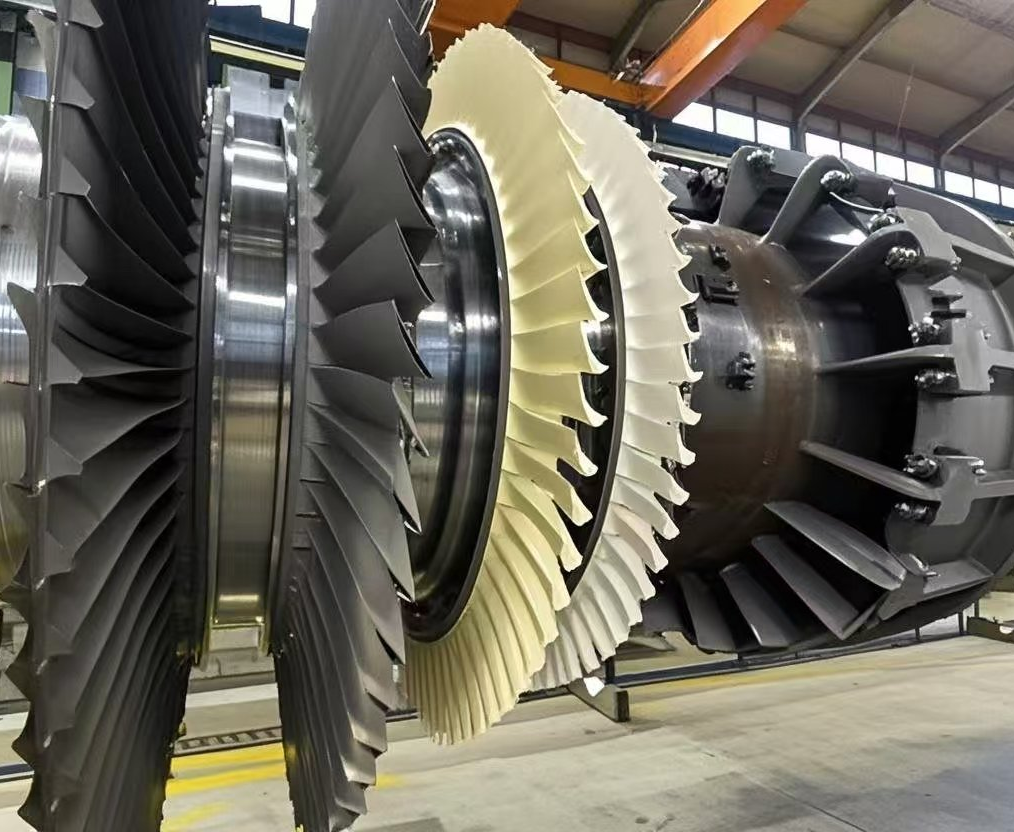

在航空发动机和燃气轮机领域，有一个永恒的追求：更高的涡轮前温度。

为什么？因为涡轮前温度每提高 100℃，发动机推力可增加约 15%，燃油消耗率降低约 5%。但这也带来一个棘手问题：高温合金基体已经接近熔点极限，再高就要"融化"了。

怎么办？给叶片穿上一层"隔热服"——这就是热障涂层（Thermal Barrier Coating，简称 TBC）。

今天，我们就来聊聊热障涂层材料的演进之路：从经典的氧化钇稳定氧化锆（YSZ），到新一代稀土锆酸盐，看人类如何为航空发动机打造更强大的"高温防护甲"。

一、什么是热障涂层

热障涂层是一种涂覆在高温合金表面的陶瓷隔热层，通常厚度为 100-500 微米。它的核心作用有两个：

1.隔热降低基体温度 100-300℃，让高温合金在"舒适区"工作

2.抗氧化腐蚀阻挡高温燃气中的氧气和腐蚀性物质

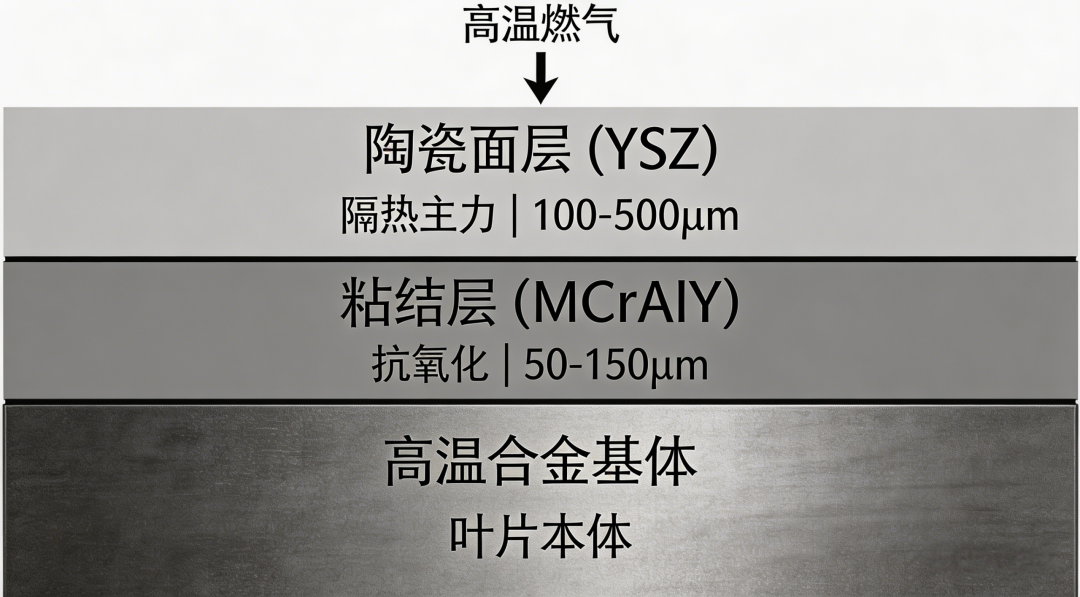

    一个典型的热障涂层系统由三层组成：

其中，陶瓷面层的材料选择，直接决定了涂层的性能上限。

二、经典王者：氧化钇稳定氧化锆（YSZ）

2.1 为什么是氧化锆？

氧化锆（ZrO₂）本身是一种优秀的耐高温材料，但它有个"坏毛病"：相变。

纯氧化锆在不同温度下会发生三种晶体结构转变：

单斜相（室温 ~1170℃）

四方相（1170℃ ~2370℃）

立方相（2370℃ ~2715℃）

问题在于，单斜相和四方相之间的转变伴随着3-5% 的体积变化，这会导致涂层在反复加热冷却过程中开裂、剥落。

2.2 氧化钇的" Stabilize"魔法

材料学家想出了一个巧妙的办法：掺杂。

加入 6-8% 的氧化钇（Y₂O₃）后，氧化锆的四方相可以在室温下稳定存在，这就是著名的氧化钇稳定氧化锆（Yttria-Stabilized Zirconia，简称 YSZ）。

YSZ 的优势非常明显：

✅ 低热导率：约 1.1-1.3 W/(m·K)，隔热效果好

✅ 高韧性：掺杂后相变增韧，抗开裂能力强

✅ 工艺成熟：等离子喷涂、电子束物理气相沉积（EB-PVD）都很成熟

✅ 成本可控：原料易得，制备工艺稳定

过去 30 年，YSZ 一直是热障涂层的绝对主力，广泛应用于 F-22、F-35、歼 -20 等先进战机的发动机，以及 GE、罗罗、普惠的民用航空发动机。

三、YSZ 的极限：1200℃ 天花板

然而，随着发动机推重比不断提高，YSZ 逐渐遇到了自己的"天花板"。

3.1 高温烧结问题

当使用温度超过 1200℃ 时，YSZ 涂层会发生烧结：涂层内部的微孔和微裂纹逐渐闭合，导致：

热导率上升（隔热效果变差）

弹性模量增加（韧性下降）

热应力积累（更容易开裂剥落）

3.2 相变分解问题

更麻烦的是，YSZ 在 1200℃ 以上长期使用时，亚稳态的四方相会分解为富钇立方相和贫钇单斜相。冷却时，单斜相的体积膨胀会导致涂层灾难性失效。

3.3 CMAS 腐蚀

航空发动机在沙尘环境中工作时，空气中的 Ca、Mg、Al、Si 等元素会形成CMAS 玻璃相（CaO-MgO-Al₂O₃-SiO₂），在 1200℃ 以上熔化并渗透到涂层内部，溶解 YSZ，导致涂层快速失效。

四、新一代材料：稀土锆酸盐登场

面对 YSZ 的局限，材料学家开始寻找"接班人"。其中最有希望的候选者之一是：稀土锆酸盐。

4.1 什么是稀土锆酸盐

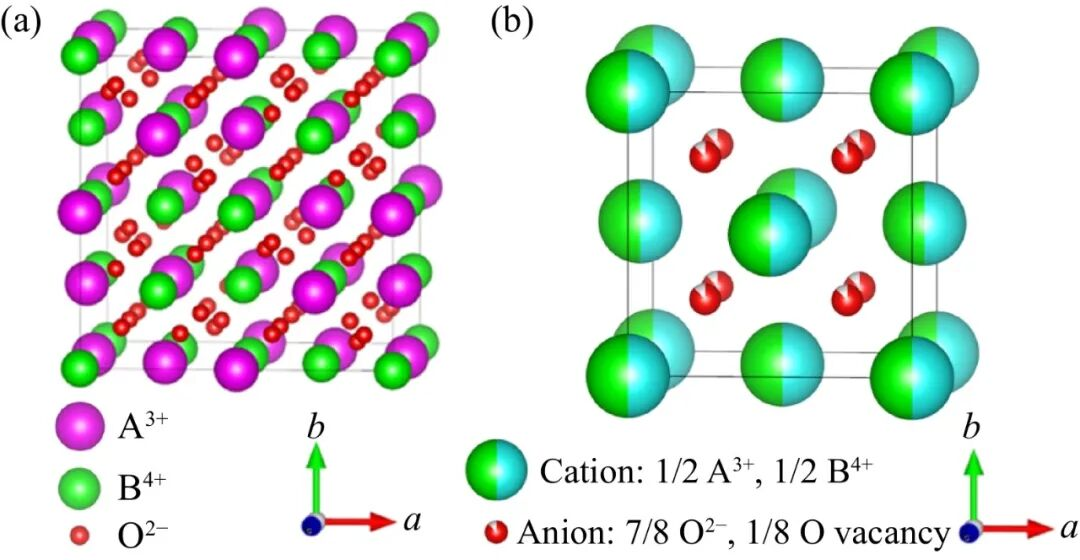

稀土锆酸盐是一类具有烧绿石结构（Pyrochlore）或缺陷萤石结构（Defect Fluorite）的陶瓷材料，化学通式为：

Ln₂Zr₂O₇（Ln = 稀土元素，如 La、Ce、Nd、Gd、Sm 等）

最常见的有：

1、镧锆酸盐（La₂Zr₂O₇，简称 LZ）

2、钆锆酸盐（Gd₂Zr₂O₇，简称 GZ）

3、钐锆酸盐（Sm₂Zr₂O₇，简称 SZ）

4.2 稀土锆酸盐的优势

（1）更高的使用温度

稀土锆酸盐的熔点普遍在 2300-2400℃，比 YSZ（约 2700℃）略低，但抗烧结温度可达 1400-1500℃，比 YSZ 高出 200-300℃。

（2）更低的热导率

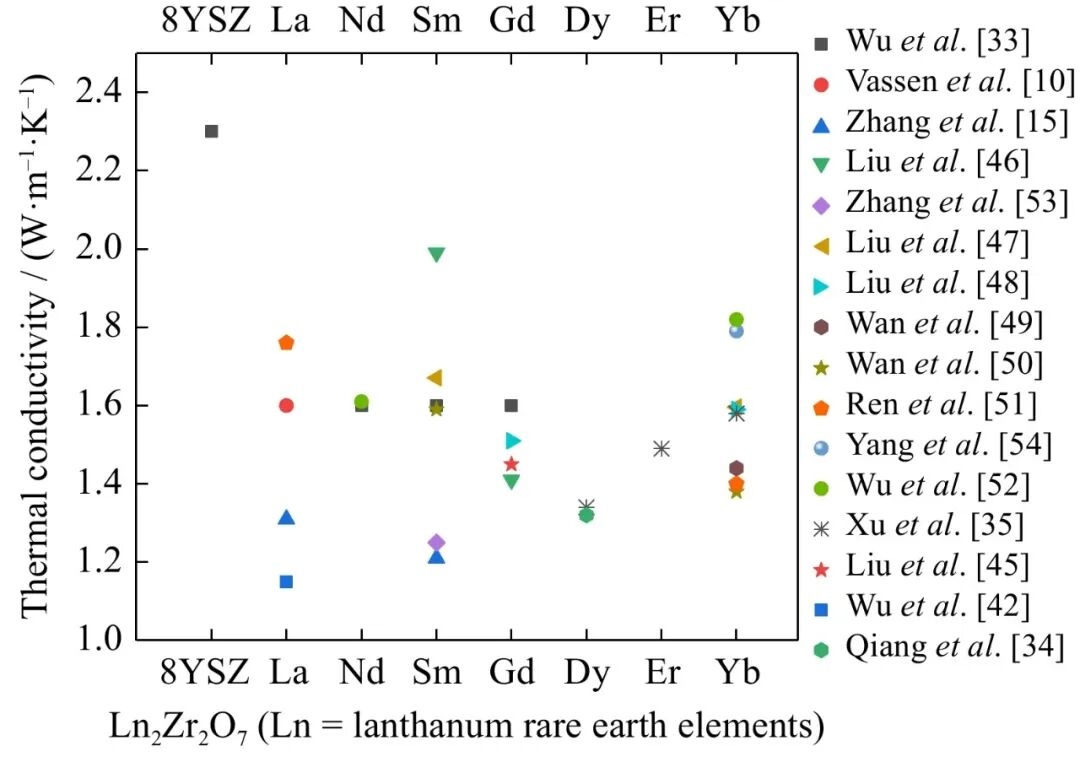

稀土锆酸盐的热导率约 0.8-1.0 W/(m·K)，比 YSZ 低 20-30%，隔热效果更好。

这得益于其独特的烧绿石结构：稀土离子和锆离子在晶格中有序排列，产生强烈的声子散射，大幅降低热传导。

（3）优异的抗 CMAS 腐蚀能力

稀土锆酸盐与 CMAS 玻璃相反应后，会生成致密的反应产物层，阻止 CMAS 进一步渗透。而 YSZ 会被 CMAS 溶解，无法形成保护层。

（4）无相变问题

烧绿石结构在高温下非常稳定，不会像 YSZ 那样发生相变分解，长期稳定性更好。

五、挑战与未来

5.1 稀土锆酸盐的短板

尽管性能优异，稀土锆酸盐要大规模应用还面临一些挑战：

（1）韧性不足

稀土锆酸盐的断裂韧性约 1.0-1.5 MPa·m^1/2，低于 YSZ 的 1.5-2.0 MPa·m^1/2，抗热震性能稍差。

（2）制备工艺复杂

稀土锆酸盐的烧结温度高，对喷涂工艺参数要求更严格，成本相对较高。

（3）原料成本

部分稀土元素（如钆、钐）价格较高，大规模应用需要考虑经济性。

5.2 未来发展方向

（1）复合涂层

将 YSZ 和稀土锆酸盐"取长补短"：

双层结构：底层用 YSZ（韧性好），面层用稀土锆酸盐（隔热好、抗 CMAS）

梯度结构：从底层到面层，成分逐渐过渡，减少界面应力

（2）掺杂改性

在稀土锆酸盐中掺杂其他元素（如 Y、Nb、Ta 等），进一步降低热导率、提高韧性。

（3）新型结构设计

开发柱状晶结构、多孔结构、纳米结构等，在保证隔热的同时提高抗热震性能。

（4）高熵设计

部分高熵化，利用构型熵使位错被热力学稳定，通过超高密度位错提高陶瓷韧性，同时散射声子，在保证隔热的同时提高抗热震性能。

六、结语

从 YSZ 到稀土锆酸盐，热障涂层材料的演进折射出人类对更高、更快、更强的不懈追求。

当前，我国在热障涂层领域已经取得重要突破：

自主研发的 DZ125 单晶叶片 + 热障涂层体系已应用于某型航空发动机

稀土锆酸盐涂层在实验室条件下可承受 1500℃ 长期工作

某型燃气轮机热障涂层寿命达到 30000 小时以上

但也要清醒认识到，在工程化应用、批量生产一致性、长寿命验证等方面，与国际先进水平仍有差距。

材料强，则制造强。热障涂层的故事，才刚刚开始。
